XXXXX供电所-电网_XXXXX1#变台区
降损反窃电案例分析
【案例描述】
XXXXX供电所-电网_XXXXX1#变台区线损经常出现负损,损耗率为-2%左右。
图1 电网_XXXXX1#变台区4月13至4月16线损率
【原因分析】
经多次排查,该台区用户数据采集正常,考核表倍率、接线正确,户变关系正确,用户无窃电现象,对本台区2020年4月1日至2020年4月9日户表用电电量结合线损率曲线进行分析:
图2 电网_XXXXX1#变台区4月1至4月9电量与损耗率
初步分析,用户:XXXXXXXX公司安康市分公司(用户编号:6620043058),随此用户的用电量增加损耗率变为负。在用电信息采集系统进行透抄信息如下:
图3用户XXXXXXXX公司XX市分公司透抄数据
用户XXXXXXXX公司XX市分公司(用户编号:XXXXXXXXXX)UA=365.6V UB=389V UC=195.2V,由此判断此用户表接线有误,UN和UC进线交叉错接。此用户只使用单相A相负荷,这种错误接线导致多计电量。
现场检查结果:
UA=378.1V IA=17.775A UB=395.4V IB=0.249A UC=209.1V IC=0.00A
图4用户XXXXXXXXX公司XX市分公司现场数据
【整改措施】
2020年01月17日对用户XXXXXXXX公司安康市分公司(用户编号:XXXXXXXXXX)现场接线进行整改,整改后该台区损耗率为4.9%。
图5 整改后用户XXXXXXXX公司XX市分公司数据

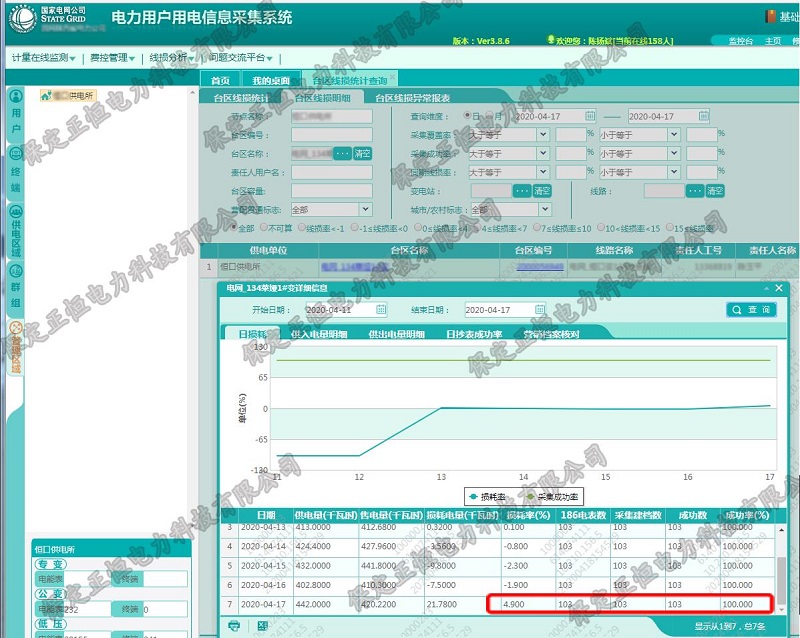

图6整改后电网_XXXXX1#变线损为4.9%
【案例点评】
本次线损服务项目,由香港宝典全年资料执行,通过公司的公变台区数据分析仪和高低压CT变比测试仪结合使用分析数据。
这次异常是由于台区经理人或者现场接线人员疏忽所致,是人为原因造成的,该台区经常出现负损,对户表接线检查忽略,对于台区内用电大户的接线认真检查,保证接线正确,确保线损正常。
