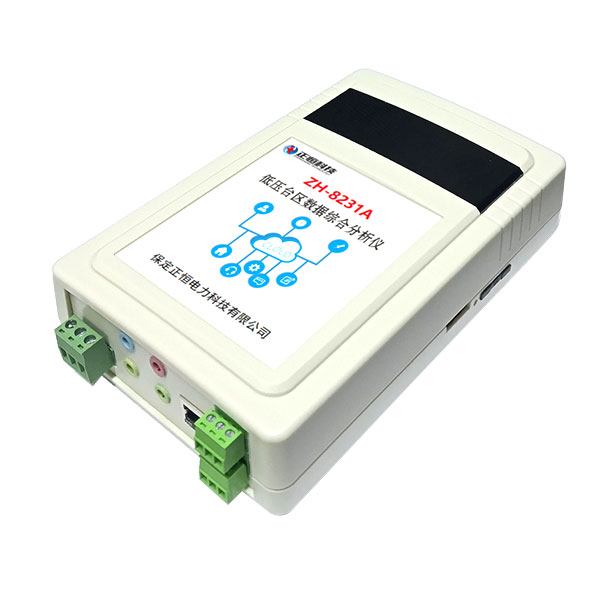

ZH-8231A低压台区数据综合分析仪

适用范围：

适用于配电台区的窃电稽查，用以实现台区抄表、拓扑识别、线损计算、窃电稽查、异常报警、故障诊断等功能。

作为配电台区的边缘物联代理，部署于配电台区低压侧，针对用采、运检等业务接入场景，用以实现低压台区感知层设备与物联管理平台间的互联、边缘计算、区域自治等功能。

产品特点：

◆ 硬件模块化设计：硬件采用积木式结构、模块化设计，升级扩展灵活；

◆ 软件平台化设计：软件采用平台化设计、内嵌多任务操作系统、支持边缘计算架构、以软件定义的方式实现功能灵活扩展；

◆ 算法边缘化设计：专变数据综合分析仪采用“边”、“端”融合型设计，所有设备数据都汇聚到专变数据综合分析仪，算法下沉，应用上移，基于共享数据可以实现边缘计算功能，极大地提升了计算的实时性、响应的及时性以及信道的吞吐性；

◆ 通信多样化设计：通信由远程通信和本地通信构成，本地通信支持RS485、RS232、以太网和微功率无线通信等多种通信方式，能满足现场感知层多种通信方式的感知单元和表计终端的物联组网；远程通信支持光纤、无线公网等通信方式；

◆ 上行通信多主一从：支持多个主站，根据采集数据的不同应用可以将数据分别上送配电、用采、维护和物联网管理平台等主站；

◆ 采集通道定义灵活：可根据需要任意定义输入通道属性，而不是一个通道对应一个采集属性（如电压）；

◆ 信息深度感知：通过配合我公司的台区分支单元和无线感知单元，可以实现台变低压侧相关测量点的全覆盖、全采集；

◆ 数据加密，可靠：内嵌国网加密芯片和软件密码模块，支持国家密码管理部门认可的SM1、SM2、SM3、SM7等密码算法，数据传输达到电力级标准；

◆ 故障自愈：设备具备自检、自维护功能，配合云端服务器，设备可以实现大部分故障自愈，以实现设备的少维护或免维护；

◆ 具有时钟同步机制：内置北斗/GPS模块，采用专有时钟同步机制，确保物联感知层设备采集数据的同步性；

◆ 窃电分析系统化、模型化、智能化：给出窃电时间和窃电规律，指导现场稽查人员的查处工作，实现精益化管理；

◆ 组网方式灵活：支持4G通道独立上传模式和借助集中器已有通道上传模式；

◆ 非侵入式安装避免停电：壁挂式安装，安装简便，安装时不用停电，不用破坏现场电缆及接线，不影响供电的可靠性；

◆ 全端口防雷技术：所有的输入、输出通道、串行接口、电源接口均经过防雷抗浪涌处理，EMC达工业四级；

◆ 低功耗、宽电压范围：采用低功耗器件，额定功耗3W，支持AC85V~AC265V电源电压；

◆ 稳定可靠的升级功能：提供设备在线远程升级功能，支持断点续传。

主要功能：

1、电流感知:通过连接的有线感知单元实时采集三相表前电流数据；通过HPLC双模通信单元读取台区分支单元采集的分支电流数据，分支单元自带四路开口式电流钳可以采集A、B、C、零序电流；

2、表计抄读：通过RS232/RS485口连接集中器透传，按照配置抄表时段和采集间隔定时读取台区总表数据以及所属全部居民表数据；

3、集中器信息采集：分析仪能够通过RS232/RS485口抄读集中器内部的表计台账、日历时钟和交流采样数据；

4、数据处理：采用自己独特的产品核心算法对采集的遥测数据进行稳态处理，剔除遥测坏数据，生成稳态数据；通过稳态处理和重抽样技术实现同一时间断面数据的对齐，提高数据的一致性。

5、智能诊断：能够独立或协同云端服务器根据处理后数据和建立的窃电预警模型进行在线智能分析诊断，并输出分析结果。

6、实时数据上报和查询：实时数据可以根据配置的上报间隔，主动上传主站或接受主站召测上传；

7、历史数据上报和查询：历史数据可以根据配置的上报间隔，主动上传主站或接受主站召测上传；

8、时钟同步功能：能够接受主站校时，并能够同步台区分支单元时钟；

9、参数配置功能：设备具有参数配置和查询功能，可通过4G公网远程通信或本地WIFI通信实现参数的配置和查询功能；

10、自检自维护功能：设备具备自检功能，按照配置时间间隔定时自检，自检结果上传主站，也可本地查询；设备具备自修复功能，配合云端服务器，设备可以实现部分故障自愈，以实现设备的少维护或免维护；

(11)时钟治理：设备具备对电能表进行时钟误差分析和纠正功能；

(12)户变关系区分：具备台区区分功能，可以通过停电特征判断进行户变关系区分；

(13)远程升级功能：具备远程升级功能，支持断点续传，可通过远程主站实现软件下装、设备运行故障诊断，降低现场运维工作量和运维成本。

性能指标：

1、工作环境：

a)环境温度：C2级，-25℃～+55℃

b)相对湿度：10%～95%

c)大气压力：63～108Kpa

2、工作电源：

a)输入电压：AC85V～AC265V±20

b)频率： 50Hz

c)电源接口：3位5.08mm间距凤凰端子

3、整机功耗：额定功率：3W；大功率：5W

4、模拟量测量：

a)电流测量精度：≤1％

b)电流量程范围：0.1～6A

c)采集路数：≤4

d)测量导线大直径：Φ23mm

5、有线通信接口：

a)RS232：1（速率≤115200bit/s）

b)RS485：1（速率≤9600bit/s）

c)RJ45以太：1（10M/100M自适应）

6、无线通信：

a)4G： 1路，兼容376.1-2013和DL698.41协议

b)WIFI：1路，兼容376.1-2013和DL698.41协议

c)LoRa：1路，协议：自定义

7、HPLC接口：

a)接口电源：DC5V，Max300mA

b)接口形式：8位航空插头

8、存储容量

a)无线感知单元数量：256

b)分支感知单元数量：256

c)支持电能表数量： 1024

9、时钟守时精度：24小时不大于2S

10、电磁兼容：4级

(11) 平均无故障时间：≥50000

(12) 外形尺寸： 长×宽×厚（168mm×107mm×45mm）
