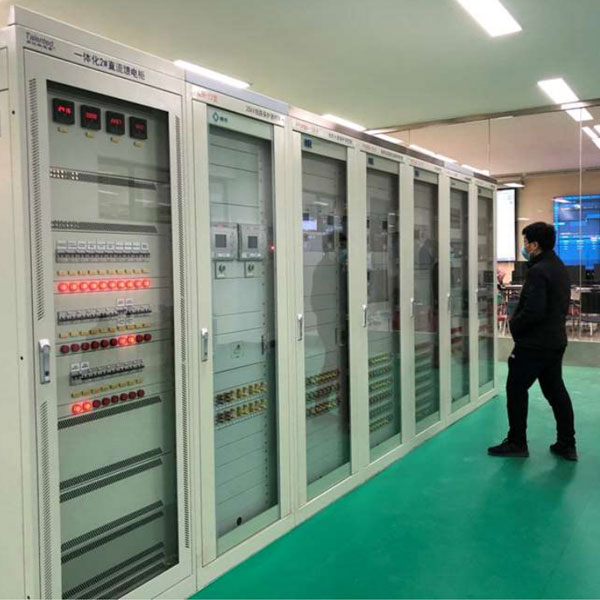

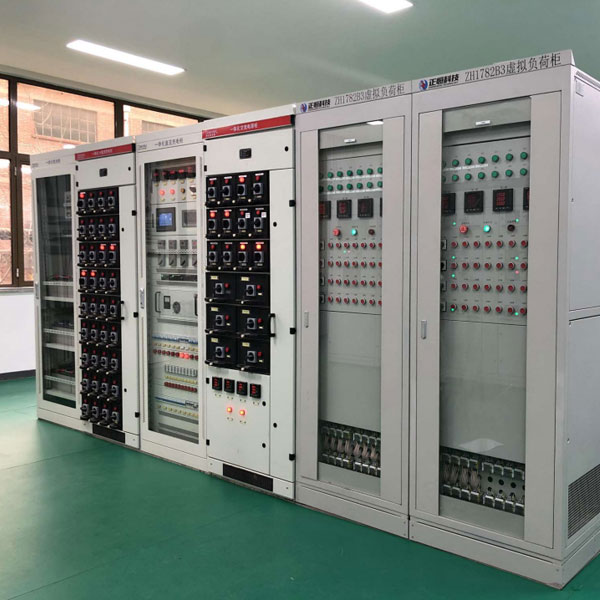

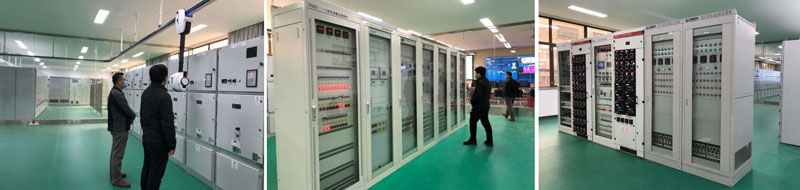

10kV典型客户端配电实训系统

添加时间:2022-05-25  浏览次数:826二维码:香港宝典全年资料

产品概述:

10kV典型客户端配电实训系统,将真实10kV典型客户配电系统与计算机网络技术、故障仿真技术、虚负荷技术和多媒体技术深度融合,实现培训教学与生产实际操作的无距离衔接。使10kV变配电设备可以在低压零负载状态下,既能进行实际操作运行,又可以通过人机界面设置常见故障及其组合,实现培训项目模块化、结构化,具备“教、学、练、考”等多层次的培训功能。解决实际运行的10kV供配电系统难以作为技术实训设备,采用不上电设备,又难以达到理想实训效果的问题。适用于电力培训中心、各类职业技术院校、配电运维等部门以及工矿企业人员的技能培训和业务考核。

产品特点:

◆ 安保性强,避免培训事故:采用虚拟电源技术,整套系统内并不引入高压,设置了完备的漏电保护功能,使学员脱离现实培训中的危险,保证了系统培训的安全性;

◆ 环保节能,效果真实可靠:系统使用虚负荷电源,典型零负荷的配电实训系统,在不使用真实负载情况下,真实呈现现场效果,节约电能同时可靠;

◆ 开放设计,便于观察学习:系统配置的各种高、低压配电柜后门及电缆沟盖板均透明化设计,在照明装置配合下,易使学员直观地观察配电柜和电缆沟道的结构、电气元件的布置及标识、电缆与母排的搭接及防护等在实际现场无法直观了解的知识和技能,全面掌握配电系统的相关技能;

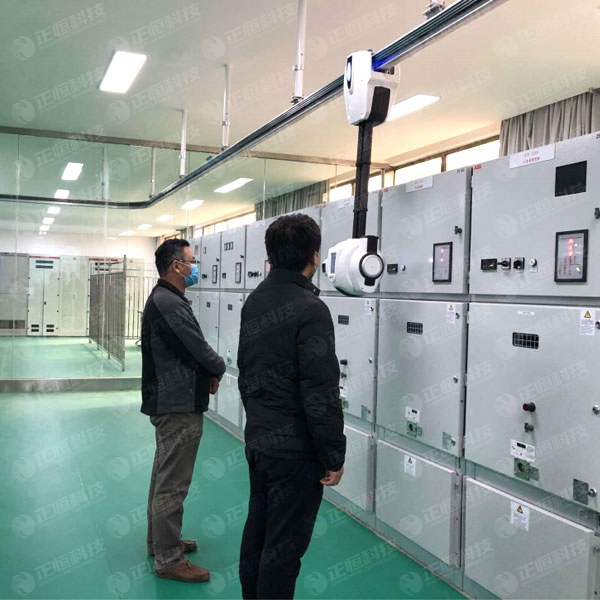

◆ 真实设备,贴合应用场景:选用主流配置的 系列高压配电柜,柜内装配真正的真空断路器、互 KYN28感器、母线、绝缘子、计量装置、保护设备、监测仪表等,可满足培训与生产实际操作的无距离衔接,克服了无法在运行设备上进行人员实际培训的局限性;

◆ 设计规范,符合国网标准:系统采用符合国网标准的变配电设备实物进行典型化设计,包含常见的主流柜体和保护设备,高低压柜体、开关等在外形、尺寸、颜色、材质、状态变化、标识、显示等与真实工程现场一致;

◆ 故障齐全,保护动作全面:采用虚负荷电源和故障模拟技术,演示常见的一、二次故障,配合综保装置可实现各种保护功能的演示;

◆ 针对性强,培训内容丰富:可对电力系统不同的人员进行培训,培训包括:电力运行人员、继电保护人员、 直流电源人员、仪表人员、计量人员等,教学内容包括高压变电站系统、低压发电配电系统和综合自动化系统三大部分;

◆ 实操为主,系统互动性强:系统注重实际操作,以培养学员掌握电力系统复杂操作的技能技巧和增强分析、判断、排除各种复杂故障的能力、应对突发事件的处理能力为着重要点。学员可在系统上进行各种故障演示,停、送电操作票填写,实际倒闸操作,对设备进行检查、功能验收和整组传动,设置和观察各种故障现象等实际操作。

◆ 考评结合,提升教学效果:能够进行知识点、操作要点及工作流程的实训考核,实现技能评比。





主要培训项目:

1、供配电系统相关认知培训

1) 识读配电系统的一次、二次接线图实训;

2) 认识高低压配电设备结构、形状、参数及特点实训;

2、电力系统综合自动化信息系统的演示与实训;

1) 四遥功能(遥控、遥调、遥测、遥信)的演示与实训;

2) 演示远方和就地分合闸实训;

3) 配电装置的停电送电实训;

3、配电系统一次回路故障模拟,分析、查找和排除实训;

4、配电系统二次回路故障模拟,分析、查找和排除实训;

5、保护定值整定与保护动作演示实训

1) 设置和演示速断保护实训;

2) 速断电流值的设置计算实训;

3) 设置和演示过流保护实训;

4) 过电流保护设定值的计算实训及设置;

5) 综合保护装置的传动实训;

6) 故障点分值设置与上传功能。

6、客户供电方案设计审核;配电工程的竣工验收、规范用电检查;

7、变配电设备的调试、运行、维护、操作;操作票、工作票的开取;

8、刀闸操作,维护维修,巡视的操作规程实训;

9、营销计量相关培训

1) 营销抄核收技能知识的实训;

2) 电能计量现场校验、装表、接线功能实训;

3) 典型的电能表错误接线实训;

4) 典型的电能表窃电实训;

10、设置和演示高压断路器拒合闸、拒分闸实训;

11、变压器相关故障的模拟,分析、查找和排除实训;

12、补偿电容回路故障分析、查找和排除实训;

13、电容自动补偿的装置运行操作与试验实训;

14、备用电源自动投入仿真,双电源、自备电源的检查及运行管理培训;

15、可开展用电检查、装表接电、高低压电工值班、高低压运行、抄表收费及供用电技术等六类人员的高、中、低技术鉴定和考评等技能鉴定项目。

一次回路故障模拟:

① 单相接地故障

② 任意两相相间短路故障

③ 任意单相或多相过流故障

④ 进线电源失压故障

⑤ PT一次A、B、C任意相保险熔断故障

⑥ 主进电缆短路故障

⑦ 主出电缆短路故障

二次回路故障模拟:

① 高压断路器拒合闸故障

② 高压断路器拒分闸故障

③ 控制回路断线故障

④ 储能回路异常故障

⑤ 变压器轻瓦斯故障

⑥ 变压器重瓦斯故障

⑦ 开关柜二次故障PT短路、CT开路声光报警模拟

⑧ 变压器匝间短路的声光模拟仿真

⑨ 仿真高温告警

⑩ 仿真高温告警
