ZH-8631触头性能综合测量仪

添加时间:2022-05-26  浏览次数:1595二维码:香港宝典全年资料

适用范围:

◆ 适用于变电站、发电厂和开闭所内高压开关柜回路电阻和梅花触头接触压力的测量。

◆ 适用于高压开关柜手车生产过程中的触头性能综合检测。

◆ 亦适用于高压隔离刀闸触指压力和回路电阻的综合检测。

产品特点:

◆ 一体设计,功能齐全:集成触头压力和回路电阻测试,功能齐全;

◆ 轻巧便携,携带方便:采用主机和配件分箱包装,便携式设计,携带方便作;

◆ 高清大屏,显示直观:采用高分辨率真彩液晶显示屏,内容显示清晰、直观;

◆ 语音提示,操作简单:全程人工智能语音提示,傻瓜式操作,测试简单;

◆ 采集准确,运行稳定:压力传感器采用中航工业高精度应变片,高精度、低温漂、蠕变小,长期稳定性好;回路电阻采用四端法测量,支持200A恒流测量,结果稳定;

◆ 标定简单,支持自校:支持用户自己标定、置零、复位传感器,出厂参数可恢复;

◆ 阈值可设,结果自判:报警阙值可设置,检测结果智能判定,语音播报;

◆ 单位切换,适应面广:支持多单位显示,压力测量单位支持“N”、“kN”、“g”、“kg”;

◆ 数据存储,方便查询:内置大容量存储器,支持测量数据记录,历史记录和通过大屏幕查阅浏览;

◆ 自带打印,方便记录:自带打印机,能够打印测试结果,包含时间、开关柜、变电站信息;

◆ 柴数据上传,生成报告:支持USB直连、U盘拷贝两模式上传数据,方便上位机生成测试报告;

主要功能:

1、触头压力测量:

a)根据语音提示逐个测量开关柜三相梅花触头的压力值,并通过液晶显示;

b)自动判定测试结果是否合格,并语音播报;

2、回路电阻测量:

a)采用四端法测量技术,配合梅花触头测试工装实现回路电阻测量;

b)根据设定的电流档位和测试时间测量回路电阻,并实时刷新屏幕显示;

3、系统参数设置:

a)触头压力传感器规格选型,合格阈值的设定和修改,显示单位的选择;

b)回路电阻测试电流档位的切换,测试时间的设置;

4、数据存储与查询:

a)可以设置被测开关的编号、所在电站编号等,并根据设置编号存储数据;

b)通过人机界面进行历史数据的查询与删除;

5、即时打印功能:

a)自带微型打印机,测量结果可以即时打印;

b)历史记录的本地打印;

6、时钟校时与显示:

a)内置高精度实时时钟,可通过人机界面进行日期与时间校准,并实时显示日期与时间;

7、数据上传与报告生成:

a)历史数据可以通过USB口直连和U盘拷贝两种模式传给上位机;

b)上位机软件根据测试数据生成测试报告,支持存储和打印;

性能参数:

1、梅花触头压力测量:

a)测量范围:

★压力范围:≤1000N

★测量直径:33mm~107mm

★支持触头型号:603A、1250A、2000A、3150A以及4000A

b)测量误差度:≤1%

c)压力单位:“N”、.."kN”、“g”、“kg”等单位显示,可以进行切换。

d)失效阈值设置范围:0-1000N

2、回路电阻测量:

a)测量范围:0µΩ ~1999.9µΩ

b)测量精度:0.5%±1d

c)分辨率:0.1µΩ

d)测试电流:DC50A、100A、150A、200A可选

e)工作方式:连续,手动停或超过60S自动停止

3、隔离刀闸触头压力测量:

a)压力范围:≤1000N

b)触指开距:15mm~90mm(可定制)

c)支持刀闸型号:转入式(GW4、GW5、GW7)开关钳夹式(GW16、GW17、GW22、GW23、GW6)开关

d)测量误差度:≤1%

4、存储数据:>2000条电源参数

a)仪器功耗:<15W

b)适配器电源:AC220V±10%/50Hz+10%

5、环境温度:

a)工作温度:-20℃~+50℃

b)存储温度:-40℃~+70℃

c)相对湿度:≤85%RH

6、仪器重量:10kg(不含附件)

7、外形尺寸:长370mm×宽320mm×高260mm

产品配件:

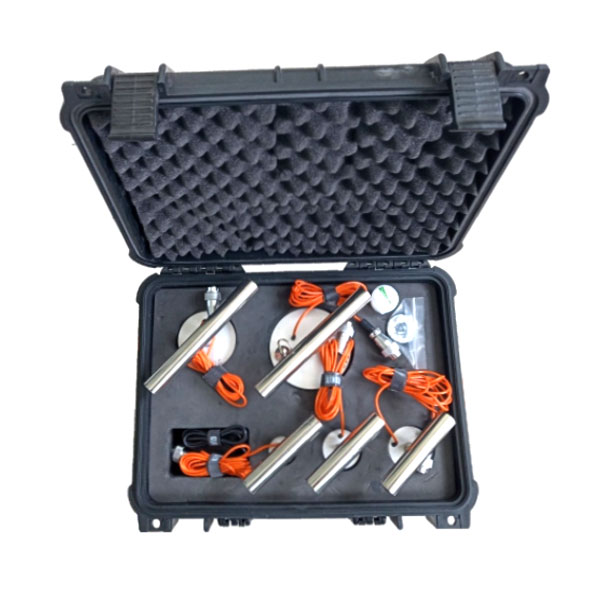

1、触指压力传感器套件

该压力传感器作为开关柜触指压力测试配件,根据梅花触头内径分为Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5种规格,分别对应630A、1250A、1600A、 2000A和2500A/3150A/4000A等5种电流规格触头。

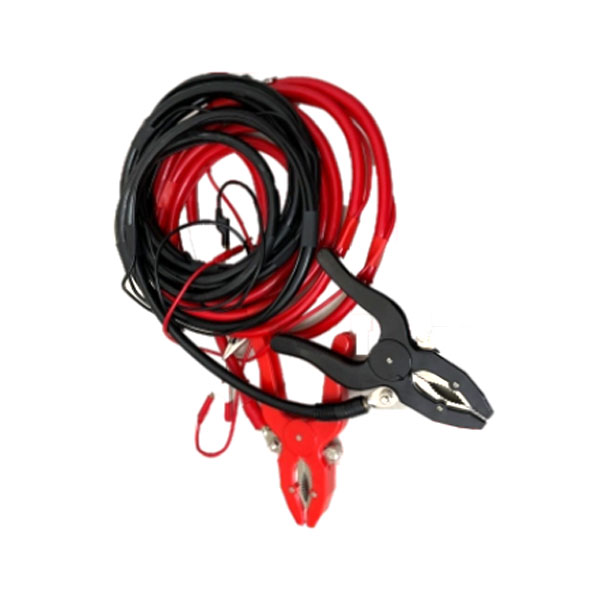

2、回路电阻测试线夹

回路电阻测试线夹,采用电电流测试线测试钳,线径30平方,适用测试电流0~200A。绝缘材质为JBF超柔软丁晴线,耐压10kV,钳夹寿命1万次以上。

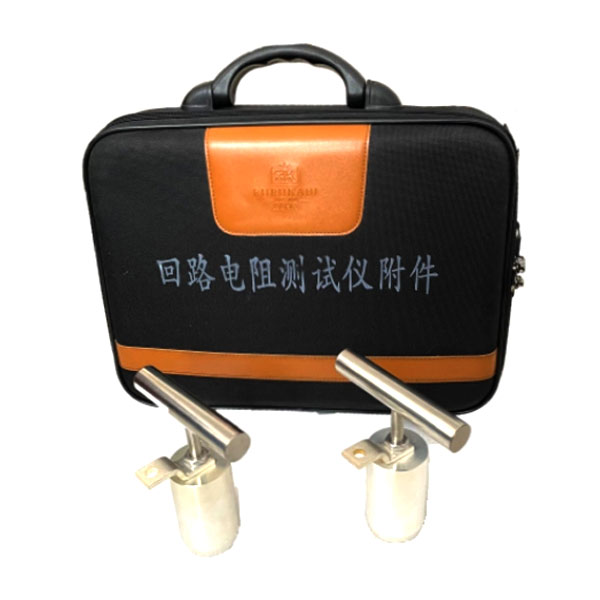

3、回路电阻测试插头套件

该回路电阻测试插头套件,作为开关柜手车回路电阻测试配件,与回路电阻测试线夹配合使用。根据梅花触头内径分为币Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5种规格,每种规格两个插头。
