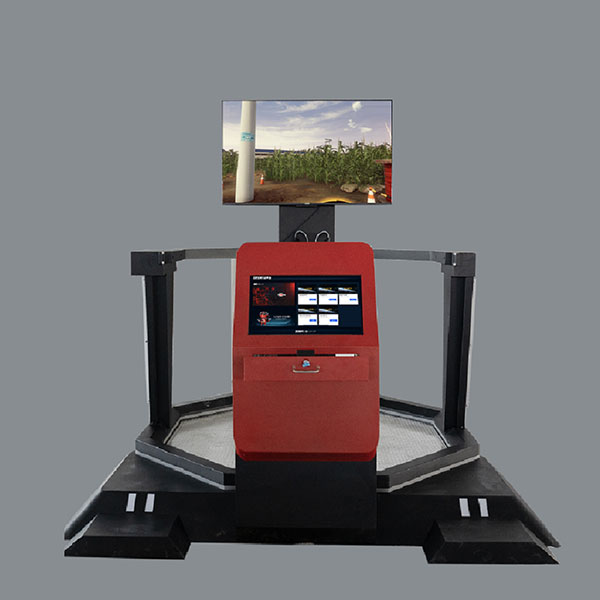

VR模拟实训系统

添加时间:2022-05-25  浏览次数:1508二维码:香港宝典全年资料

一、系统概述

该实训平台通过虚拟现实技术及混合现实技术,模拟供电所的全流程体验场景,使学员置身于不同作业场景中,并针对不同作业场景,进行不同的规范化作业流程,使用户拥有深度的身临其境交互。

二、系统功能

“全能型”供电所三维仿真场景

1)、场景布局

该三维仿真场景主要由10kV配电场景、架空线路支路1场景、架空线路支路2场景、分布式光伏发电场景等组成。

 2)、系统框图

3)、10kV配变场景

①、10kV配变场景概述

该场景主要由一次架空线路、跌落式熔断器、10kV变压器、配电箱出线电缆、低压配电箱、智能电表、智能采集终端组成。

②、实现方式

采用10kV架空线路,高压侧通过跌落式熔断器进线,进线采用120绝缘导线及跌落式熔断器,线杆使用水泥杆,规格Φ230*12米,线杆露出高度为10.1米,线杆上下两层分别安装工字钢,上层放置变压器,下层放置低压智能配电箱。

该系统主要展示低压配变台区的运行工况、组成单元及各单元的安装方式、安装工艺、运行维护、线路故障模拟、电能计量故障模拟、无功补偿故障模拟、剩余电流动作保护器故障模拟、用电信息采集故障模拟、三相不平衡负荷调整等。可以进行停、送电操作,低压侧监测电压、电流仪表发生相应的变化。

③、低压配电箱

低压配电箱符合《Q/GDW 614-2011农网智能型低压配电箱功能规范和技术条件》,包含进、出线单元、计量单元、无功补偿单元等功能模块,并配置电压、电流表,监视二次侧电源。具有电能计量、无功补偿、过载保护等功能。

  • 进出线单元

进线开关采用具有明显断开点的隔离刀开关,出线单元分为三路,出线开关采用三种不同品牌的智能型剩余电流动作保护器。回路为架空线路支路1场景,第二回路为架空线路支路2场景及光伏发电回路。智能型剩余电流动作保护器可以进行分合闸操作,漏电流显示,剩余电流动作保护,还可进行断相、欠压故障演示。

  • 计量单元

计量单元有三相四线智能电能表和集中器,可以演示计量回路电压错相序、电压断相、电流开路、电流短路、智能表及仿真采集终端自身故障等。

  • 无功补偿单元

无功补偿单元配置1台无功补偿控制器。投切控制采用智能型复合开关。配电箱内部有电容器投切状态的指示灯。

  • 主要功能

电能计量功能;

无功功率补偿功能;

过流、过载保护功能;

二次侧监视仪表;

故障演示功能等。

4)、架空线路支路1场景

①、架空线路支路1方案

该部分主要由线杆、架空线路、计量箱、城镇公变居民用户场景等组成。其中计量箱为2台单相4表位计量箱。

该部分选用三根线杆作为支撑,绝缘子采用耐张串,架空线路电力线使用70mm²铝导线。可以设置多处漏电故障,漏电电流设置范围为0-865mA。

②、架空线路Ⅰ组网方案

采集方式载波。

③、主要功能

  • 单相表全载波组网采集;
  • 装表接电工艺演示;
  • 通讯故障演示;
  • 反窃电演示;
  • 单相表计故障演示;
  • 表尾接线故障演示;
  • 漏电故障演示;
  • 漏电保护器相关演示;
  • 表箱断零线故障演示;
电力VR项目软件

(1)软件名称:电弧灼伤事故VR体验软件

(2)主要功能及描述:

本项目在虚拟场景中搭建配电台区VR体感场景,亲身体验在配电台区计量箱上作业时发生的电弧灼伤事故,特别是对作业人员面部的灼伤情况,让学员明白低压电弧对人体的伤害,掌握预防电弧伤害的方法,防止事故的发生。

(1)软件名称:高空坠物打击VR体验软件

(2)主要功能及描述:

基于VR虚拟体验、真实体验为一体的高空坠物打击VR融合体验系统,旨在提高体验人员身临其境的体验感受,满足场景化、系统化培训目标,满足风险的全流程、全景化管控培训需求。

学员亲身体验高空坠物打击的危险后果,感受工作帽的防护功能。提高高空作业防护意识,掌握高空作业中正确的防护技能。

(1)软件名称:高空坠落事故VR体验软件

(2)主要功能及描述:

高空作业坠落体感采用VR+动感平台的形式,通过虚拟现实技术构建220kV 、10kV杆塔的作业环境,模拟从登塔作业前工作票打印、工器具及防护用品选择、工作负责人班前会、现场施工措施布置、登塔作业、踏空事故导致高空坠落等场景模拟。让学员通过该VR项目模拟,深刻体会高空作业防护的重要性。
